En cualquier planta industrial la rejilla industrial es la pieza que separa al operario de las partes en movimiento de la maquinaria: protecciones perimetrales de robots, cerramientos de lÃneas, vallas de contención, resguardos fijos de máquinas o rejillas de acceso a foso. Es un elemento pequeño en apariencia, pero clave para cumplir la Directiva de Máquinas y evitar accidentes. En Ingescam llevamos años diseñando y fabricando rejillas industriales y protecciones metálicas a medida para automoción, caldererÃa, agroalimentario y procesos industriales en toda España. En esta guÃa te contamos qué es una rejilla industrial, qué normativa aplica y qué opciones tienes según tu instalación.

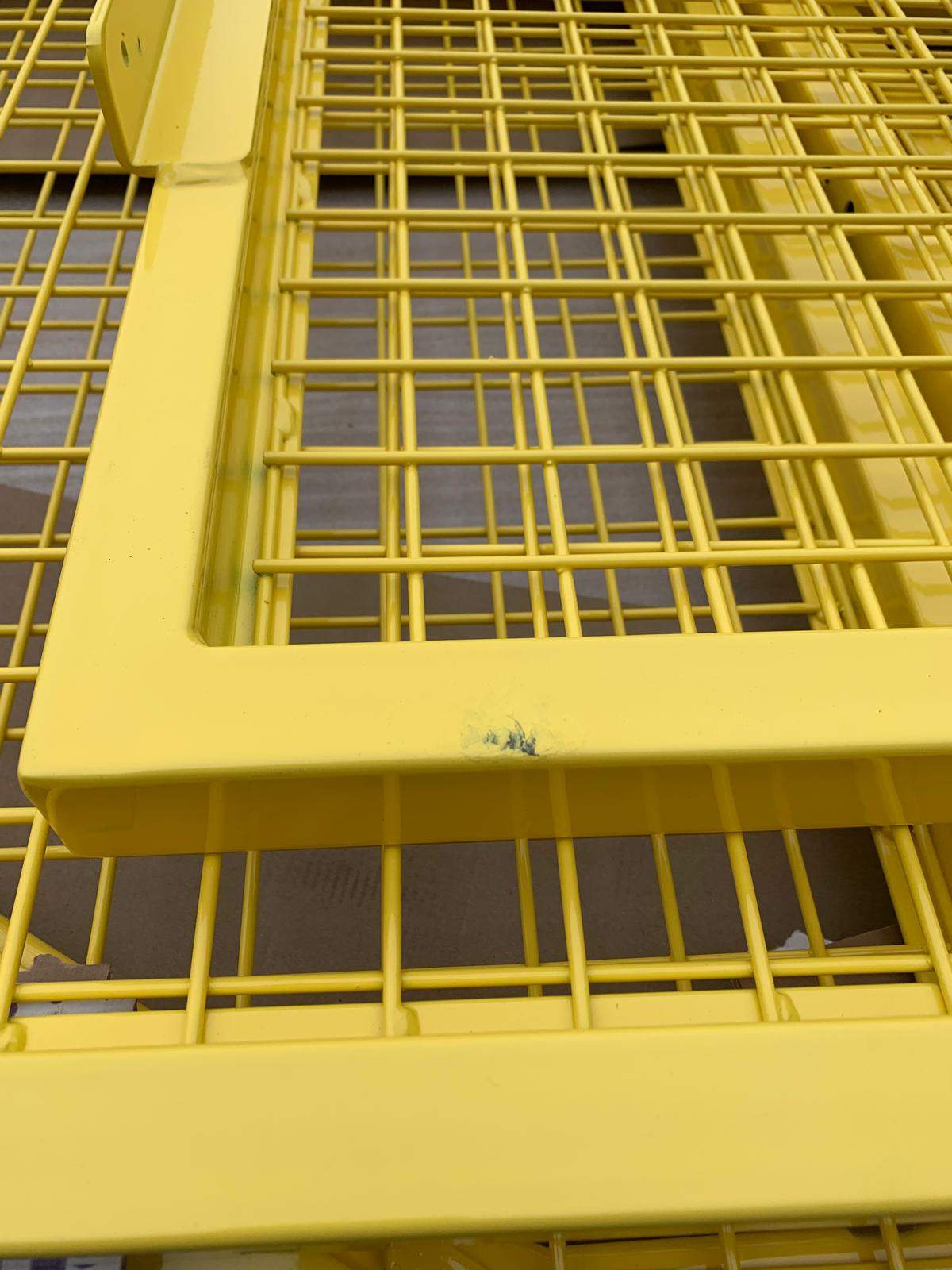

Rejilla industrial con marco tubular fabricada por Ingescam y pintada en amarillo de seguridad, lista para instalar.
¿Qué es una rejilla industrial?
Una rejilla industrial es un panel metálico formado por barras cruzadas (malla electrosoldada, redondos soldados o mallazo) montado sobre un marco tubular rÃgido, diseñado para actuar como barrera fÃsica visible y ventilada entre personas y máquinas, procesos peligrosos o zonas restringidas.
A diferencia de una chapa ciega, la rejilla permite ver a través (facilitando la supervisión de la máquina), ventilar (evitando acumulación de calor o gases) y pesa menos, por lo que es más fácil de manipular en mantenimiento. Bien diseñada, cumple la normativa de seguridad de máquinas y se integra estéticamente en la planta.
Dato clave: la UNE-EN ISO 14120 define los requisitos de los resguardos fijos y móviles de máquinas, entre ellos las rejillas industriales. Las dimensiones máximas del hueco de la rejilla dependen de la distancia entre la rejilla y el elemento peligroso (peor caso: máximo 20 mm si la mano puede alcanzar la máquina).
Tipos de rejillas y protecciones metálicas
Las rejillas industriales se clasifican según su función, ubicación y modo de fijación:
Rejilla de protección perimetral de máquina
Cercado completo alrededor de una máquina o célula robotizada. Formada por paneles modulares atornillados a postes verticales. Suele incluir puertas de acceso con enclavamiento eléctrico.
Resguardo fijo de máquina
Rejilla soldada o atornillada directamente al bastidor de la máquina para cubrir zonas móviles (correas, poleas, engranajes, prensas). Se retira solo con herramienta.
Resguardo móvil con enclavamiento
Puerta o panel abisagrado con interruptor de seguridad que detiene la máquina si se abre durante la operación. Cumple UNE-EN ISO 14119.
Rejilla de foso o suelo
Rejilla horizontal transitable (tramex electroforjado o similar) instalada sobre canaletas de servicios, fosos de inspección o zonas de trabajo bajo cota. Se dimensiona para cargas de paso o de carretilla.
Vallado de separación de zonas
Rejilla más grande usada como separación entre áreas de la planta (almacenaje, zona de tránsito, oficinas). No tiene función de seguridad de máquina pero delimita espacios de manera visible.
Rejilla de ventilación con marco
Panel ventilado colocado en cerramientos, cuadros eléctricos o cabinas para permitir circulación de aire manteniendo la protección fÃsica.

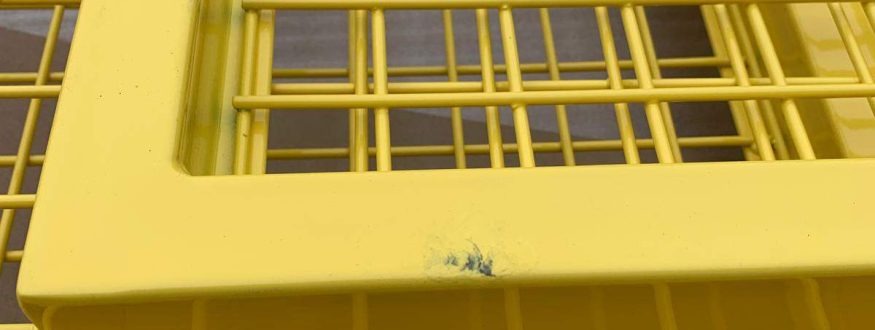

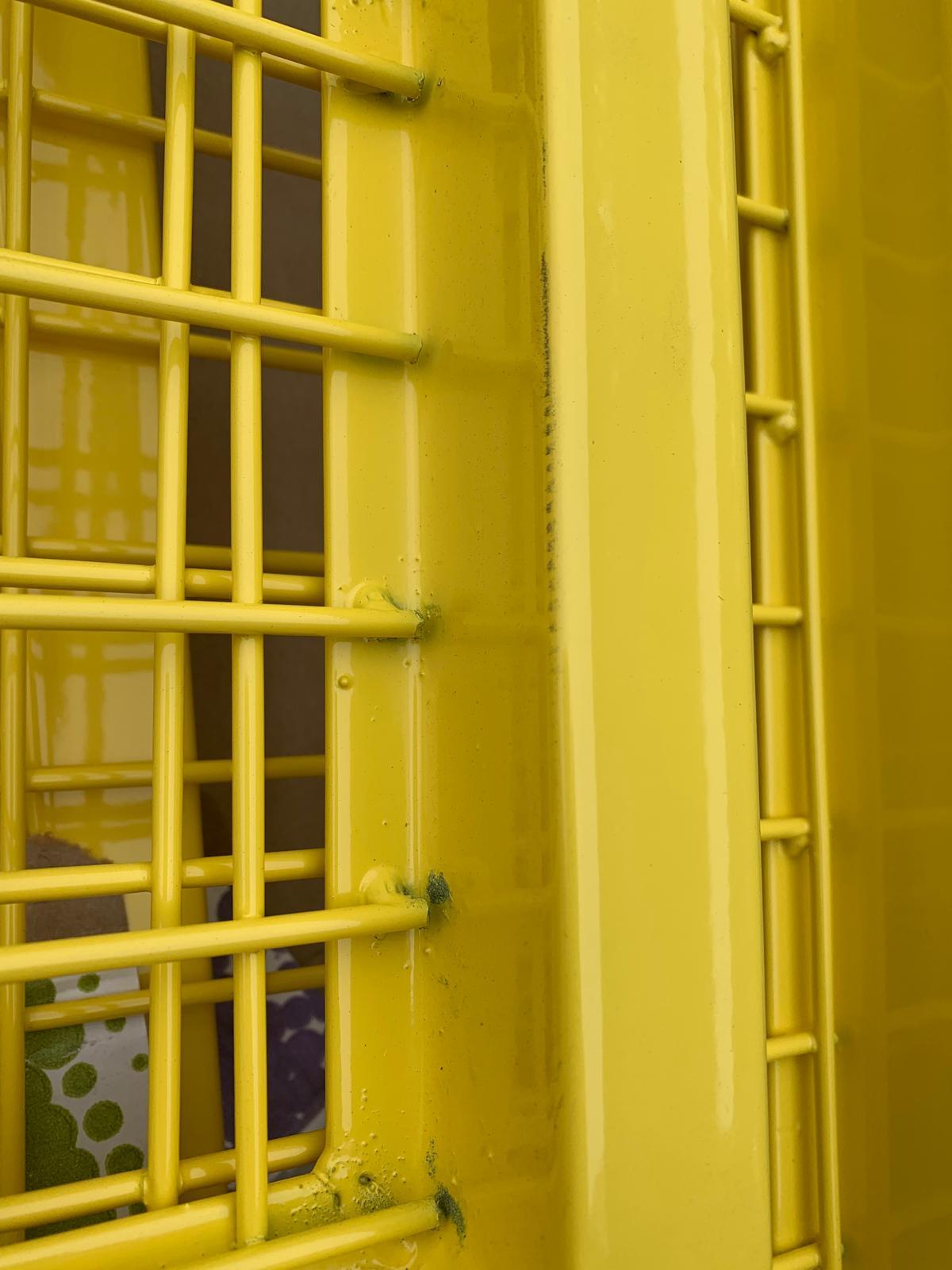

Detalle de rejilla industrial con marco tubular y malla electrosoldada, pintura industrial amarilla de seguridad.
Normativa aplicable
Al proyectar rejillas industriales entran en juego varias normas obligatorias:
- Directiva 2006/42/CE (Directiva de Máquinas) — obliga a que toda máquina disponga de resguardos adecuados.
- UNE-EN ISO 14120 — Resguardos. Requisitos generales para el diseño y construcción de resguardos fijos y móviles.
- UNE-EN ISO 13857 — Distancias de seguridad para impedir que se alcancen zonas peligrosas con los miembros superiores e inferiores.
- UNE-EN ISO 14119 — Dispositivos de enclavamiento asociados a resguardos móviles.
- UNE-EN 1090-1/-2 — Ejecución de estructuras de acero.
Materiales y acabados
La elección del material y acabado de una rejilla industrial depende del ambiente y del uso:
| Material / acabado | Aplicación tÃpica | Ventaja principal |
|---|---|---|
| Malla electrosoldada + marco tubular pintado | Resguardos y perÃmetros estándar de máquina en interior. | Coste ajustado, colores RAL (amarillo seguridad, azul, gris). |
| Rejilla galvanizada en caliente | Intemperie, ambientes húmedos, exterior. | Protección anticorrosiva sin mantenimiento. |
| Rejilla en AISI 304 / 316 | Industria alimentaria, farmacéutica, quÃmica corrosiva. | Higiene, resistencia quÃmica, fácil de limpiar. |
| Tramex electroforjado | Rejilla transitable en foso, pasarela o cubierta de canaleta. | Antideslizante, deja pasar el agua. |
| Chapa perforada | Cerramientos con requisito estético o ventilación fina. | Acabado limpio, distintos patrones y diámetros de agujero. |
| Rejilla + policarbonato | Cuando se necesita visibilidad total y protección frente a proyecciones. | Transparencia + resistencia al impacto. |

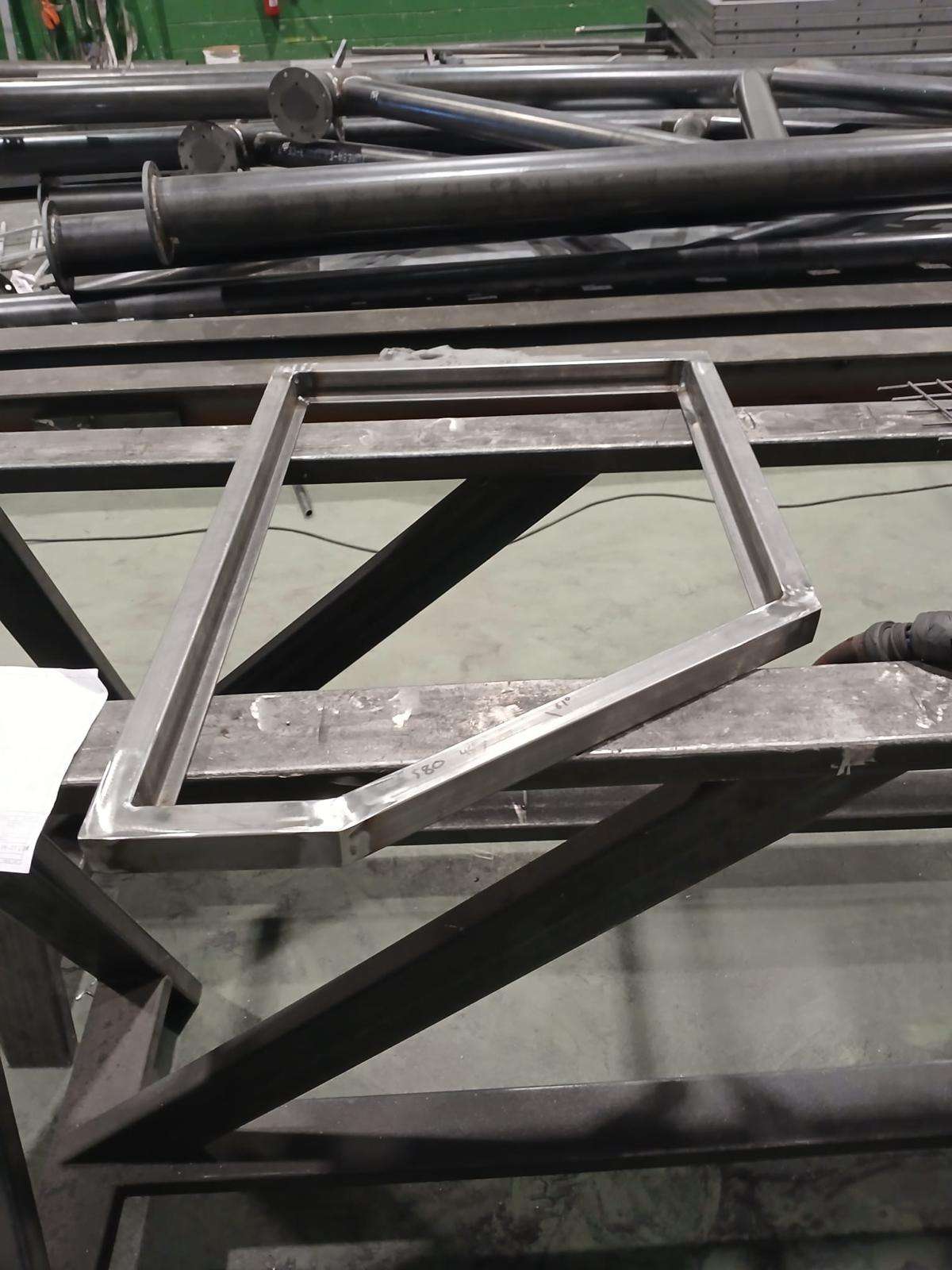

Marco tubular soldado para rejilla industrial en fabricación en el taller de Ingescam, antes de recibir la malla y el acabado final.
Cómo se dimensiona una rejilla industrial
Para diseñar una rejilla industrial correctamente hay que definir los siguientes datos:
- Función. Resguardo de máquina, perÃmetro, foso, ventilación o separación de zonas.
- Distancia al elemento peligroso. Determina el paso máximo admisible de la malla según UNE-EN ISO 13857.
- Cargas previstas. Peso propio, impacto de piezas, empujes de mantenimiento, cargas transitorias.
- Ambiente. Interior seco, exterior a intemperie, ambiente corrosivo, industria alimentaria, ATEX.
- Necesidad de acceso. Puertas fijas, abisagradas, con enclavamiento, correderas.
- Anclajes. Al suelo, al bastidor de la máquina, a estructura existente.
- Estética. Colores RAL, integración con la maquinaria, señalización de seguridad.

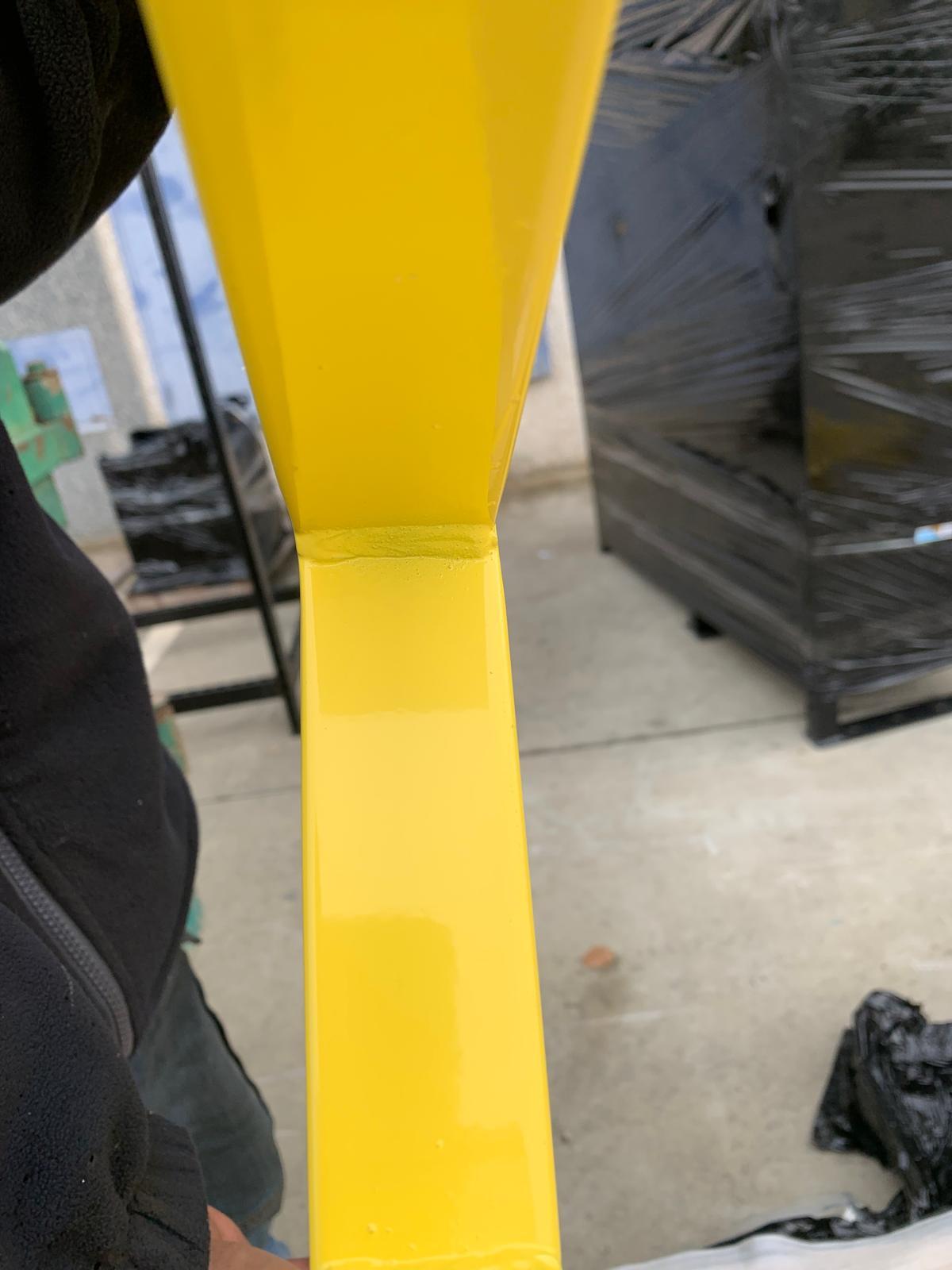

Rejilla metálica industrial acabada con pintura industrial amarilla en el taller de Ingescam en Zaragoza.
Proceso de fabricación en Ingescam
El proceso completo de una rejilla industrial a medida en Ingescam sigue estas fases:
- Toma de datos en planta. Medición del hueco, comprobación de distancias de seguridad y puntos de anclaje disponibles.
- Diseño y planos. Modelado 3D del panel, definición de marco, malla, puertas y anclajes.
- Corte y conformado. Corte de perfiles tubulares y malla electrosoldada a medida.
- Soldadura homologada. Soldadura MAG del marco y de la malla al perÃmetro, conforme a UNE-EN ISO 9606-1.
- Verificación dimensional. Control de escuadrÃa, planitud y paso de malla.
- Tratamiento superficial. Granallado, imprimación epoxi y pintura industrial (RAL a elegir) o galvanizado en caliente.
- Montaje en obra. Anclaje a solera, bastidor de máquina o estructura existente. Instalación de puertas y enclavamientos si aplica.
Errores habituales al pedir una rejilla industrial
- No respetar la distancia de seguridad. Una rejilla con malla de 40 mm colocada muy cerca de la máquina puede permitir alcanzar zonas peligrosas con la mano. Se calcula según UNE-EN ISO 13857.
- Olvidar las puertas de mantenimiento. Una rejilla sin acceso obliga a desmontar todo el perÃmetro cada vez que se hace mantenimiento.
- Ignorar el enclavamiento de puertas. Toda puerta de acceso a zonas peligrosas debe llevar interruptor de seguridad que detenga la máquina al abrir.
- Escatimar en anclajes. Un anclaje débil hace que la rejilla vibre y con el tiempo se afloje. Anclajes quÃmicos o mecánicos dimensionados.
- Pintar rejillas de exterior con imprimación de interior. Corrosión garantizada en 12-18 meses.
- No usar amarillo de seguridad cuando corresponde. El color RAL 1023 (amarillo señalización) es el estándar para resguardos según señalización industrial.
¿Cuánto cuesta una rejilla industrial?
El coste de una rejilla industrial a medida depende del material, tamaño y complejidad. Como orientación en el mercado español a fecha de 2026:
- Panel de rejilla estándar pintada, malla 50×50 mm, 2×1 m: 140 – 260 €/panel.
- PerÃmetro completo de máquina modular (postes + paneles + puerta): desde 90 €/m lineal.
- Rejilla galvanizada en caliente: incremento del 25-40 % sobre pintada.
- Rejilla en AISI 304 para industria alimentaria: incremento del 60-90 %.
- Puerta abisagrada con interruptor de seguridad certificado: desde 380 €/unidad.
- Tramex electroforjado para foso o pasarela: 65 – 120 €/m².
Estos valores incluyen ingenierÃa básica, fabricación, tratamiento superficial y montaje en obra local. EnvÃos a otras provincias e instalaciones complejas se presupuestan aparte.
¿Necesitas rejillas industriales a medida?
Diseñamos, fabricamos y montamos rejillas industriales y protecciones metálicas conforme a UNE-EN ISO 14120 desde nuestro taller en Zaragoza.
Preguntas frecuentes
¿Qué paso de malla debe tener una rejilla de protección de máquina?
Depende de la distancia entre la rejilla y el elemento peligroso. Según UNE-EN ISO 13857, con una distancia menor a 120 mm, el paso máximo de malla debe ser 20 mm. Con distancias mayores, el paso permitido va aumentando según tabla normativa.
¿Es obligatorio el interruptor de enclavamiento en las puertas?
SÃ, si la puerta da acceso a zonas peligrosas de una máquina en funcionamiento. La UNE-EN ISO 14119 obliga a que la apertura de la puerta detenga automáticamente los elementos móviles. Es un requisito básico del marcado CE de la máquina.
¿Se pueden fabricar rejillas para ambientes corrosivos?
SÃ. Para plantas quÃmicas, alimentarias o ambientes salinos se fabrican en AISI 304 o 316L con soldadura TIG, decapado y pasivado posterior. Para intemperie estándar el galvanizado en caliente es la solución más económica y duradera.
¿Cuánto tarda en fabricarse una rejilla industrial?
Rejillas y perÃmetros estándar se entregan en 2-3 semanas desde la aprobación del pedido. Rejillas grandes con puertas con enclavamiento, inoxidable o acabados especiales pueden llegar a 5-6 semanas.
¿Las rejillas de Ingescam se pueden desmontar para mantenimiento?
SÃ. Las rejillas se diseñan como paneles modulares atornillados a postes fijos. Cada panel se puede retirar individualmente con herramienta, permitiendo acceso puntual sin desmontar el perÃmetro completo. Puertas y ventanas de mantenimiento se integran donde el cliente lo necesite.
Conclusión
Una rejilla industrial bien diseñada no es solo una barrera fÃsica: es un elemento normativo obligatorio, un facilitador de mantenimiento y un factor de seguridad clave en cualquier planta industrial. Fabricarla a medida asegura que cumple la distancia de seguridad, el paso de malla y el acceso previstos por el proyecto.
En Ingescam diseñamos, fabricamos y montamos rejillas industriales y protecciones metálicas a medida conforme a UNE-EN ISO 14120 y UNE-EN 1090 para automoción, caldererÃa, agroalimentario y procesos industriales en toda España. Si tienes un proyecto entre manos, cuéntanoslo y te preparamos una propuesta ajustada a tu planta.
