La estructura metálica de una cubierta soporta buena parte de las cargas más críticas de un edificio industrial: viento, nieve, instalaciones colgadas y hasta paneles solares. Elegir bien la tipología, los perfiles y el sistema de cerramiento marca la diferencia entre una cubierta que dura 40 años sin problemas y una que empieza a dar filtraciones a los tres. En esta guía repasamos, con la experiencia de Ingescam en Zaragoza, todo lo que debes saber antes de proyectar una cubierta metálica.

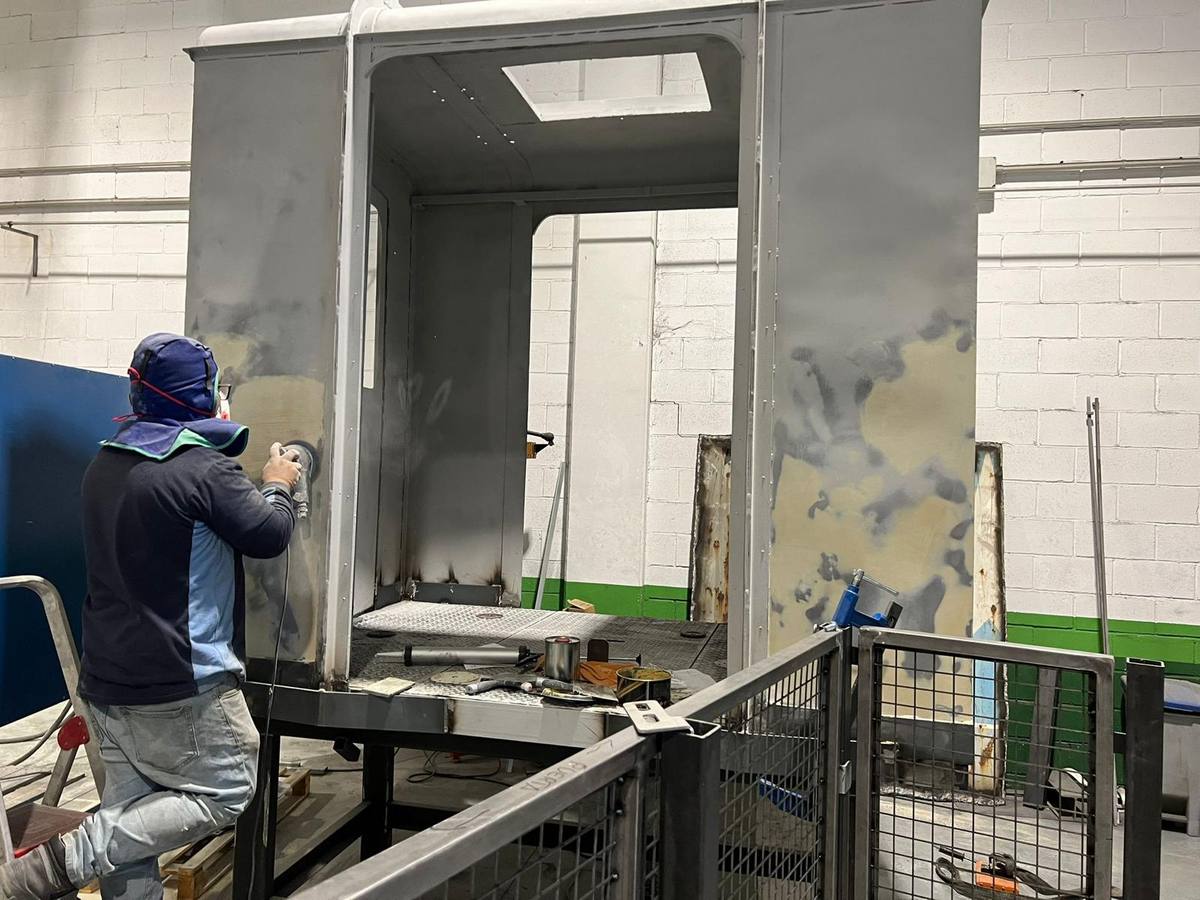

Cubierta metálica ejecutada por Ingescam en nave industrial.
¿Qué es una estructura metálica para cubierta?
Una estructura metálica para cubierta es el conjunto de vigas, correas y arriostramientos de acero que soporta el cerramiento superior de un edificio. Suele apoyar sobre los pórticos principales de la nave y transmitir a ellos las cargas de nieve, viento, mantenimiento y de la propia chapa o panel.
Aunque la cubierta parece un elemento secundario, técnicamente es uno de los subsistemas más solicitados: recibe la totalidad de la carga de nieve, absorbe el empuje del viento y, cada vez con más frecuencia, tiene que soportar el peso de instalaciones fotovoltaicas.
Dato clave: en Aragón la carga de nieve típica en cubierta oscila entre 0,4 y 0,9 kN/m², y el viento puede superar los 0,9 kN/m² en zonas expuestas del valle del Ebro. Un mal dimensionamiento por 10 cm de nieve extra puede colapsar una cubierta subdimensionada.
Tipos de cubierta metálica
La geometría de la cubierta condiciona la evacuación de agua, la iluminación natural, el peso propio y la estética. Estas son las cinco tipologías más habituales en naves industriales:
Cubierta a dos aguas
La más común. Pórtico con jácena inclinada a dos vertientes (pendiente típica 5-10 %). Óptima para evacuación de agua y montaje sencillo.
Cubierta a un agua
Vertiente única. Muy usada en naves adosadas o cuando se necesita fachada alta para instalar lucernarios verticales o rótulos.
Cubierta en diente de sierra (shed)
Combinación de vertientes con verticales acristaladas. Ideal para talleres que necesitan iluminación natural cenital sin deslumbramiento (orientación norte).
Cubierta curva
Cerchas o vigas curvadas, habitualmente en tubulares. Estéticamente potente y con muy buen comportamiento frente al viento.
Cubierta plana o casi plana (deck)
Pendiente muy reducida (2-3 %) con panel deck sobre correas. Se usa en logística de gran altura, sobre todo cuando la cubierta va a soportar paneles solares o equipos.

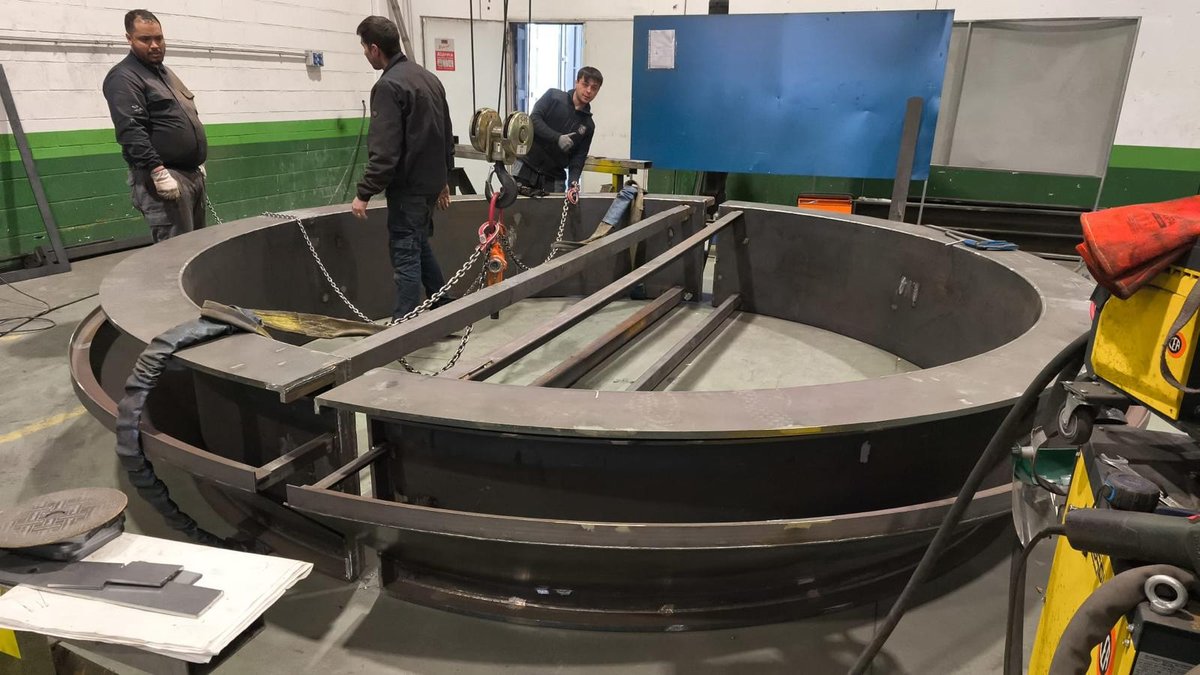

Cubierta industrial en Zaragoza — resolución de detalles con Ingescam.
Materiales y perfiles habituales
Una cubierta metálica combina dos capas: la estructura resistente (vigas y correas de acero) y el cerramiento (chapa, panel sándwich o deck). Estas son las combinaciones más habituales:
| Elemento | Perfil / material | Cuándo usarlo |
|---|---|---|
| Jácena / cercha | IPE, HEA o cerchas tubulares S275JR / S355JR | Elemento principal del pórtico. Cercha para luces > 25 m. |
| Correas | Perfiles Z / C conformados en frío, S350GD galvanizado | Separación tipo 1,5 – 2,0 m. Fijación a cordón superior. |
| Cerramiento simple | Chapa grecada acero prelacado 0,5-0,7 mm | Cubiertas sin exigencia térmica (almacenes secos). |
| Cerramiento aislado | Panel sándwich acero + PIR/PUR/lana de roca 40-100 mm | Producción, oficinas, logística climatizada. |
| Cubierta deck | Chapa deck + aislante + lámina impermeable | Cubiertas planas transitables o con paneles solares. |
| Iluminación | Placas translúcidas de policarbonato o metacrilato | Suplen lucernarios cuando no se pone diente de sierra. |
Los perfiles estructurales llevan marcado CE conforme a UNE-EN 1090-1. Los paneles sándwich deben tener certificado de reacción al fuego (mínimo B-s3,d0 en la mayoría de usos industriales) y clasificación de estanqueidad.

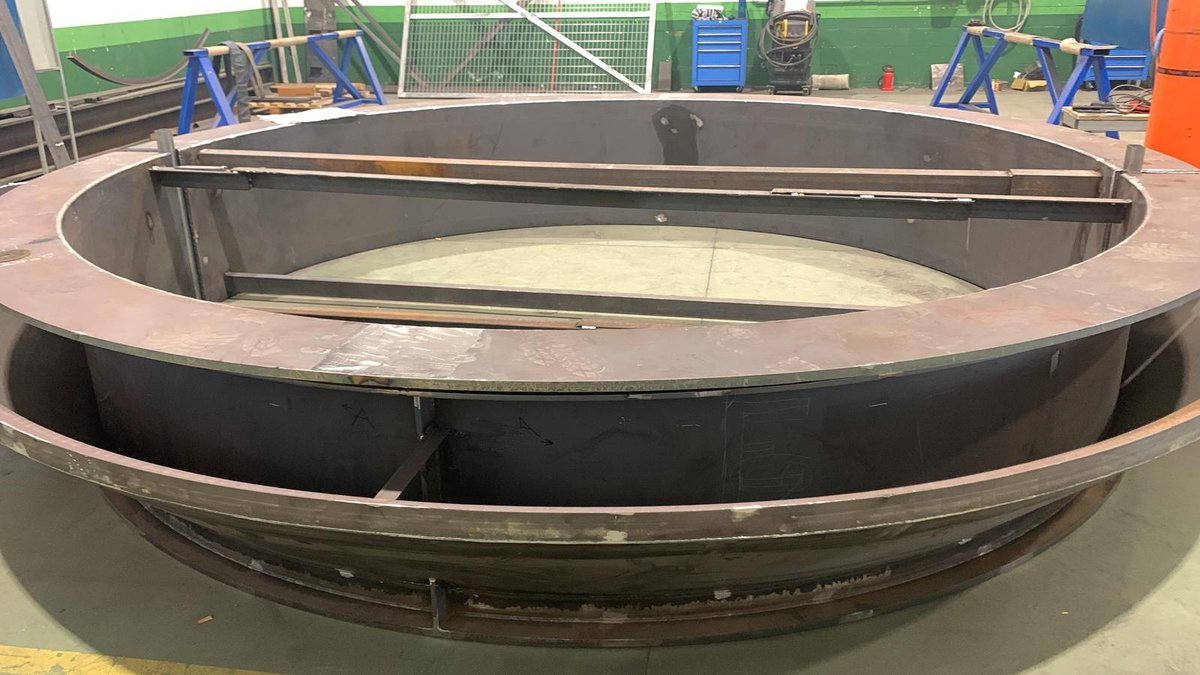

Fabricación en taller de la estructura de cubierta previa al montaje.
Cálculo de la estructura de cubierta
El cálculo de una cubierta metálica no se limita a soportar su propio peso. Hay que combinar todas las hipótesis de carga y estudiar tanto la resistencia como la deformación.
Las principales cargas a considerar son:
- Peso propio: estructura + correas + cerramiento (10-25 kg/m² para panel sándwich).
- Sobrecarga de mantenimiento: mínimo 0,4 kN/m² según CTE DB-SE-AE (cubiertas no accesibles).
- Nieve: según zona climática y altitud (CTE DB-SE-AE, Anejo E).
- Viento: presión y succión, muy determinantes en cubiertas ligeras y en zonas expuestas del Ebro.
- Cargas colgadas: iluminación, ventilación, líneas de vida, puentes grúa auxiliares.
- Fotovoltaica: añade típicamente 12-25 kg/m² además del efecto del viento sobre los paneles.
Además del Estado Límite Último (ELU) hay que verificar el Estado Límite de Servicio (ELS): la flecha máxima de una jácena de cubierta suele limitarse a L/300 (integridad) y L/250 (apariencia).
Consejo Ingescam: si sospechas que en 3-5 años vas a instalar placas solares en la cubierta, dimensiona ahora la estructura contando con esa sobrecarga. Reforzar una cubierta a posteriori cuesta entre 4 y 8 veces más que dimensionarla bien de origen.
Aislamiento, estanqueidad y detalles críticos
Una cubierta metálica bien calculada puede acabar dando problemas si se descuidan los detalles constructivos. Los cuatro puntos donde más incidencias vemos:
- Solapes de chapa/panel. Solape longitudinal mínimo 200 mm con cordón de sellado. En cubiertas de pendiente reducida, subir a 250-300 mm.
- Encuentro con canalón. Es el punto de rotura más habitual. Se recomienda babero de chapa plegada y sellado continuo.
- Perforaciones para instalaciones. Cada extractor, chimenea o pasamuros necesita un remate estanco (tapajuntas o botas de EPDM).
- Puentes térmicos. En cubiertas aisladas, el fijador metálico que atraviesa el panel puede convertirse en puente térmico y generar condensaciones. Usar tornillos con arandela térmica.

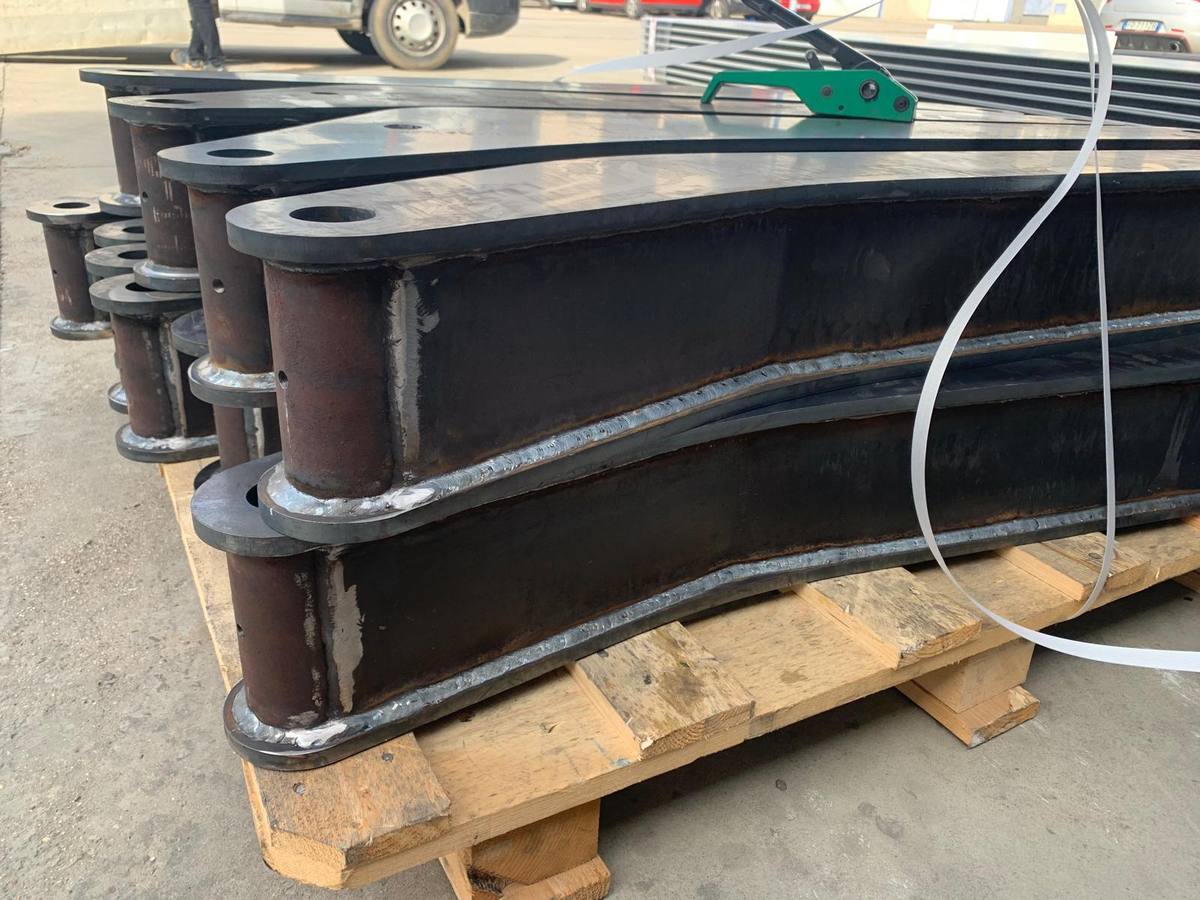

Instalación de cubierta metálica en nave industrial.
Fases de un proyecto de cubierta metálica
Ya sea obra nueva o sustitución de cubierta existente, el proceso sigue estas seis fases:
- Toma de datos y anteproyecto. Medición, geometría existente, comprobación de pórticos, definición de acabados y presupuesto orientativo.
- Proyecto de ejecución. Cálculo con todas las hipótesis, memoria, mediciones y planos.
- Ingeniería de detalle. Planos de taller de correas, uniones, remates y despiece del panel.
- Fabricación. Corte, soldadura, granallado e imprimación en taller propio.
- Montaje en obra. Izado de vigas/cerchas, atornillado de correas, instalación del cerramiento y remates.
- Pruebas y entrega. Ensayo de estanqueidad, control de aprietes, documentación As-Built y garantía.

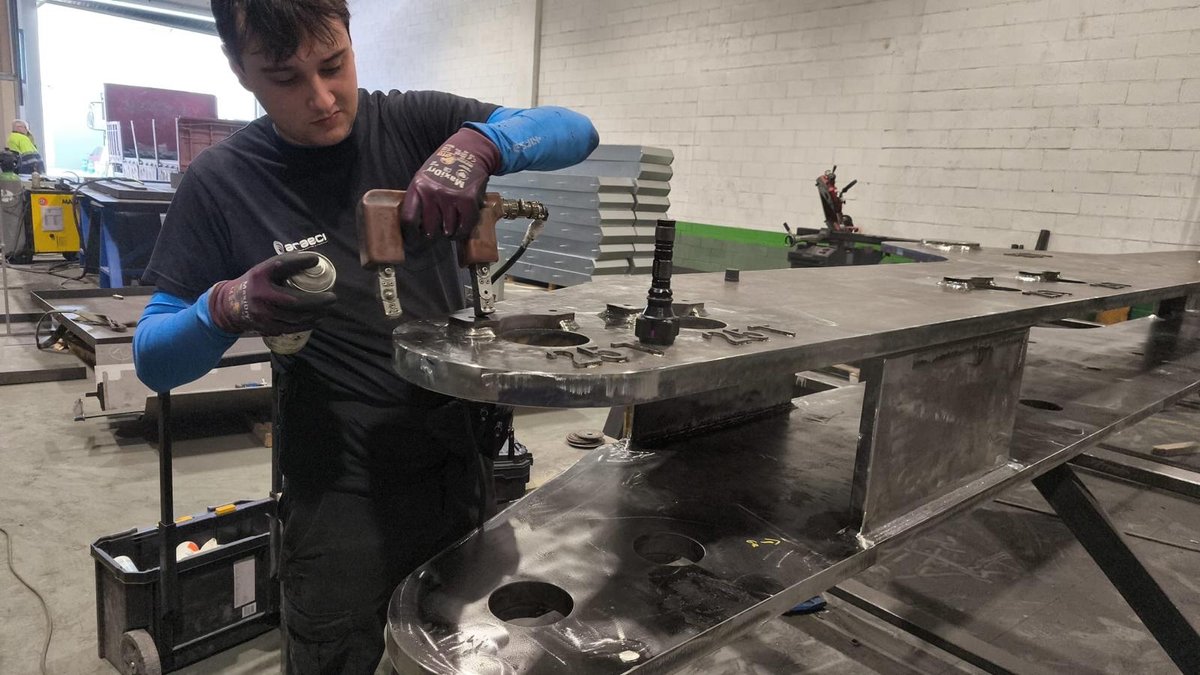

Montaje en obra de cubierta metálica.
¿Cuánto cuesta una cubierta metálica?
El precio depende de la luz, la pendiente, el aislamiento y las cargas adicionales. Como orientación en el mercado aragonés a fecha de 2026:
- Estructura + chapa grecada simple: 40 – 70 €/m².
- Estructura + panel sándwich 40-60 mm: 70 – 110 €/m².
- Cubierta deck transitable con impermeabilización: 110 – 160 €/m².
- Sustitución de cubierta existente (con desmontaje y gestión de residuos): añadir 15-25 €/m².
Valores orientativos. Un buen proyecto puede reducir sensiblemente la cantidad de acero y el número de correas sin comprometer la seguridad.
¿Necesitas una cubierta metálica nueva o sustituir la actual?
Analizamos tu caso, calculamos la solución más eficiente y te preparamos un presupuesto detallado.
Preguntas frecuentes
¿Qué pendiente mínima debe tener una cubierta metálica?
Depende del cerramiento. Con chapa grecada la pendiente mínima recomendada es del 5 % (unos 3°), y con panel sándwich del 7-10 %. Cubiertas tipo deck pueden bajar al 2 % con impermeabilización continua.
¿Cuánto dura una cubierta metálica?
Una cubierta con chapa prelacada dura entre 25 y 35 años; con panel sándwich de calidad, más de 40. La estructura de acero, correctamente protegida (galvanizado o imprimación + esmalte), supera los 50 años sin problemas.
¿Puedo instalar paneles solares sobre una cubierta metálica existente?
Sí, pero primero hay que hacer un estudio estructural. Se comprueba si los pórticos y correas soportan la carga adicional (12-25 kg/m² más el efecto del viento) y se elige el sistema de fijación adecuado a la chapa o panel.
¿Es mejor sustituir la cubierta o rehabilitarla?
Si la estructura está en buen estado, muchas veces basta con sustituir el cerramiento (chapa o panel) y renovar los remates. Si la estructura tiene corrosión avanzada o el edificio va a cambiar de uso, sale más rentable una sustitución integral.
¿Qué normativa aplica a una cubierta metálica?
Fundamentalmente el CTE DB-SE-A (acero), DB-SE-AE (acciones), DB-HS (salubridad, estanqueidad), DB-SI (fuego) y las normas UNE-EN 1090 y UNE-EN 14509 para paneles sándwich. Puedes consultar el marco completo en el Código Técnico de la Edificación.
Conclusión
La estructura metálica de la cubierta es donde se juega buena parte de la durabilidad de una nave industrial. Un buen cálculo, materiales certificados y un montaje cuidado en los detalles críticos (solapes, canalón, perforaciones) valen tanto o más que la propia elección del perfil.
En Ingescam llevamos más de 15 años calculando, fabricando y montando cubiertas metálicas en Aragón. Si tienes un proyecto entre manos —obra nueva, ampliación o sustitución— cuéntanoslo y te preparamos una propuesta a medida.
